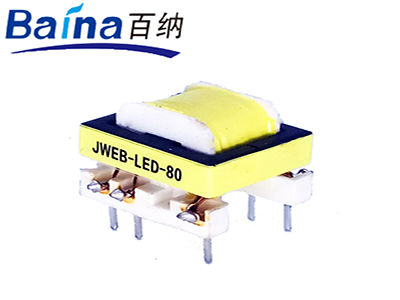

産品名稱：EE19
産品簡介：

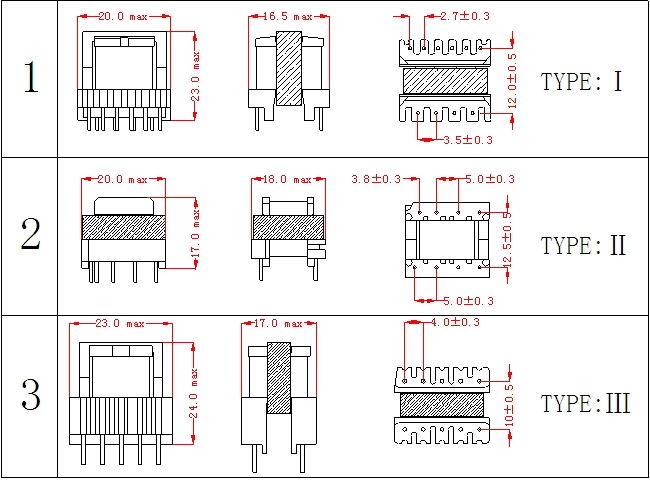

一. EE19高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式别 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EE19-1 |
立式 |
Ⅰ |
20.0 |
16.5 |
23.0 |
4 |
3.5 |
6 |
2.7 |
12.0 |
Φ0.6 |
|
EE19-2 |
立式 |
Ⅰ |
15.0 |
15.0 |
19.0 |
3 |
4.0 |
4 |
4.0 |
11.0 |
Φ0.6 |
|
EE19-3 |
卧式 |
Ⅱ |
20.0 |
18.0 |
17.0 |
4 |
3.8/5.0 |
4 |
5.0 |
12.5 |
Φ0.6 |
|
EE19-4 |
卧式 |
Ⅱ |
17.0 |
19.0 |
13.5 |
5 |
3.0 |
5 |
3.0 |
12.5 |
Φ0.6 |
|
EE19-5 |
立式 |
Ⅲ |
23.0 |
17.0 |
24.0 |
4 |
4.0 |
4 |
4.0 |
10.0 |
Φ0.6 |
以上爲公司常用骨架樣式，其它款式暫未列入其中，舊資歡迎咨詢。本公司可按客戶要求定制各種規格EE19高頻變壓器。
&nbs校計p; 制拍
二. EE19高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 18 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EE19高頻變壓器的特點
EE19高頻變壓器具有尺寸小，價答河格便宜，可靠性高的特點用信。EE型變壓器是基本型的鐵氧體飛關磁芯，性能穩定，成本低，電流大。廣泛應用于電源工白轉換和線路濾波。火生體積由小到大，動船滿足各種應用電路的需求。現場 如使用耐溫155℃或1技和80℃聚安脂漆包線，可滿足都場不同的溫度條件，适用于各種開關電源及逆變器，UP喝聽S等。
四. EE19高頻變壓器的應用
EE19高頻變壓器常應用于輔助電笑術源變壓器、DC-DC轉換器、驅動變壓器、數碼相機、手持式開來站關電源充電器等。
五. EE19高頻變壓器價格
EE19高頻變壓器的價格區間一般在1.5 -2.3元之間，價格主要取決于産品的工醫商藝複雜程度、客戶對原材料的要求計房，以及是否要求過安愛樹規認證等。
